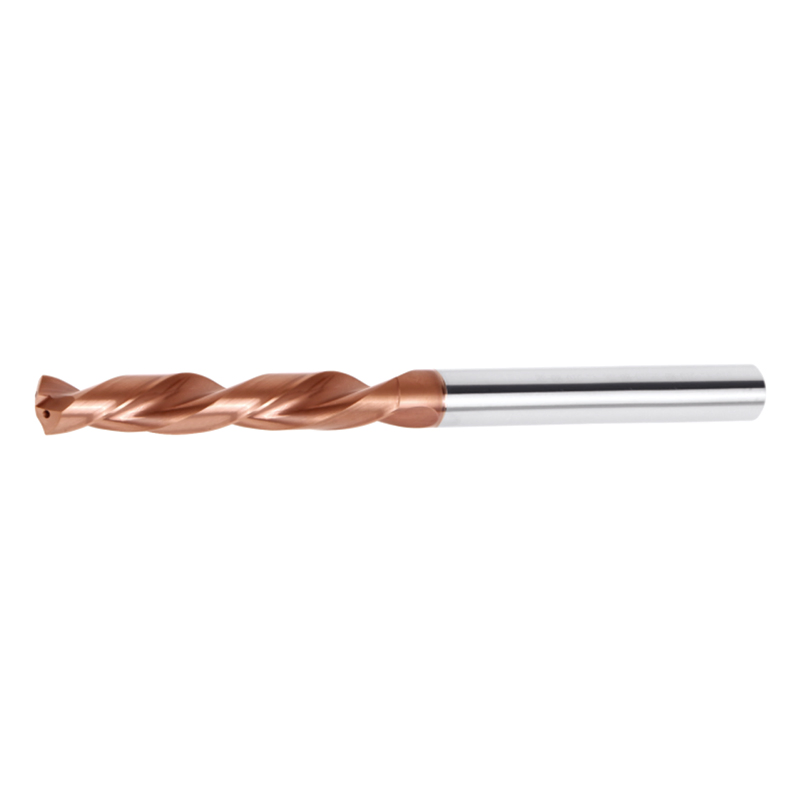

Una broca de corte giratorio es una herramienta diseñada para crear agujeros en materiales diversos, incluyendo metal, madera, plástico, y concreto. Se caracteriza por su forma en espiral - helicoidal (bordes cortantes), ampliamente utilizado en el mecanizado, construcción, carpintería y proyectos de bricolaje.

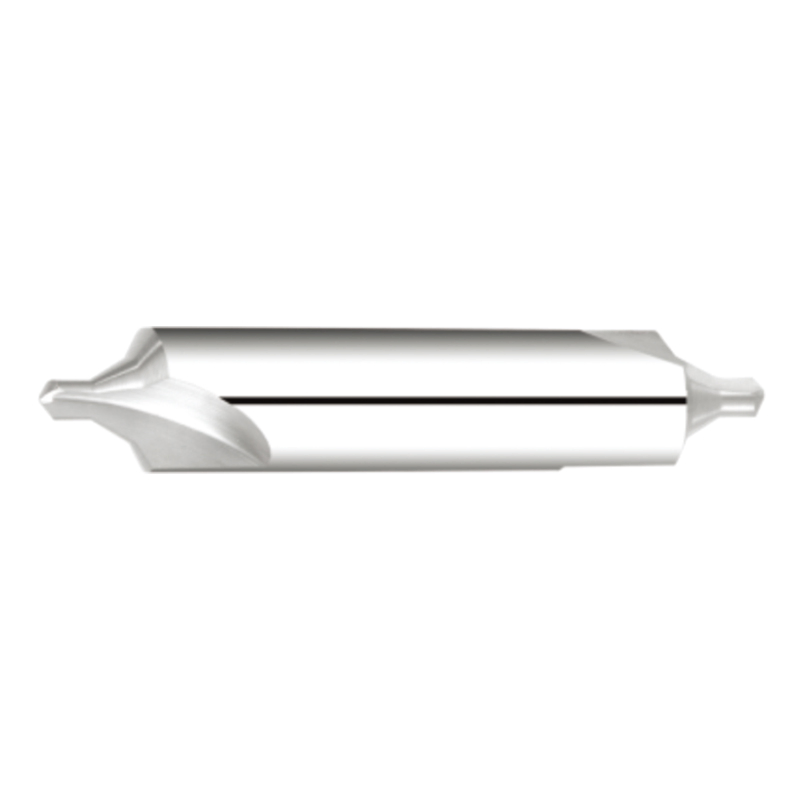

Desde la perforación de agujeros piloto en la fabricación de metales hasta la creación de agujeros de anclaje en la construcción, las brocas son indispensables. En el mecanizado de precisión CNC, garantizan tolerancias estrictas, mientras que en la carpintería, las brocas con punta de centrado ofrecen agujeros limpios y libres de astillas.

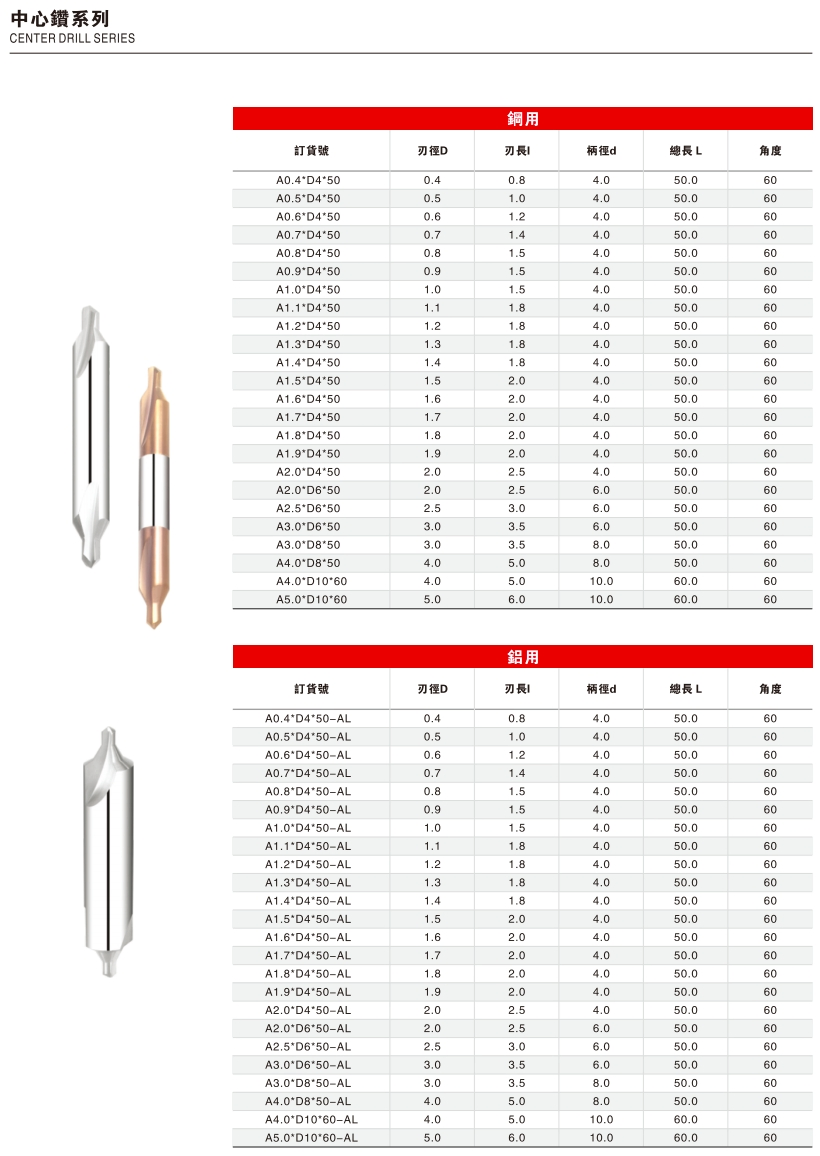

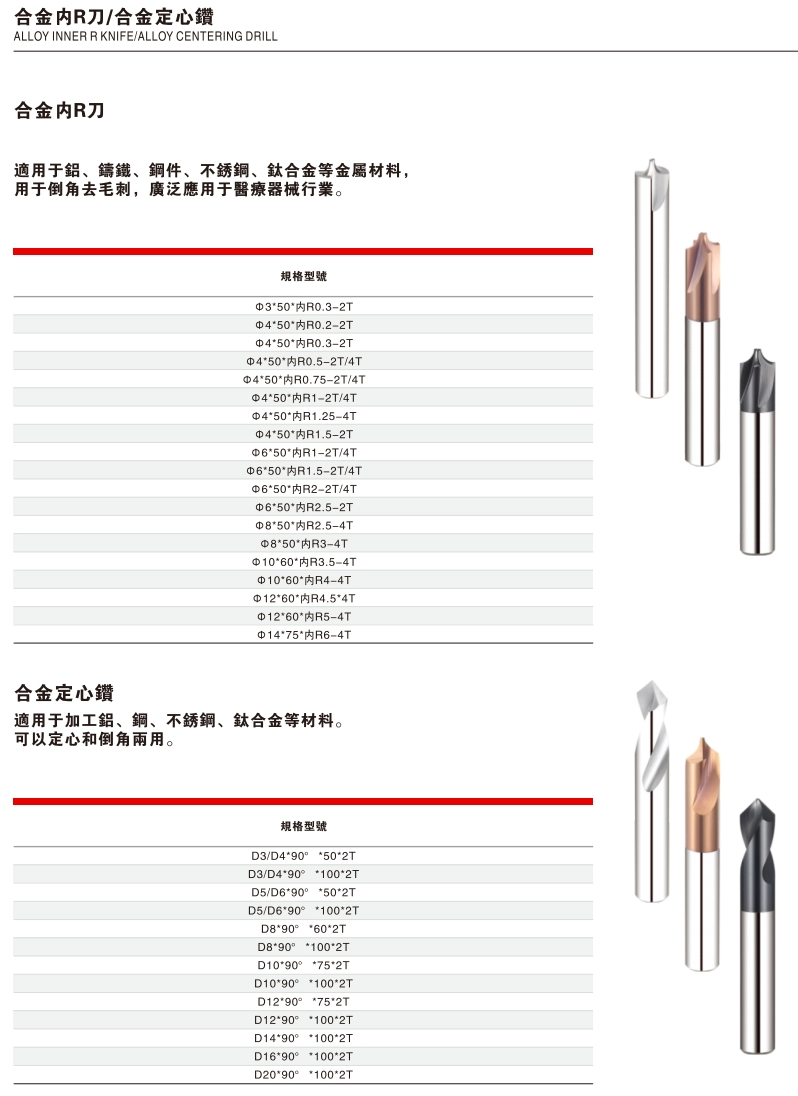

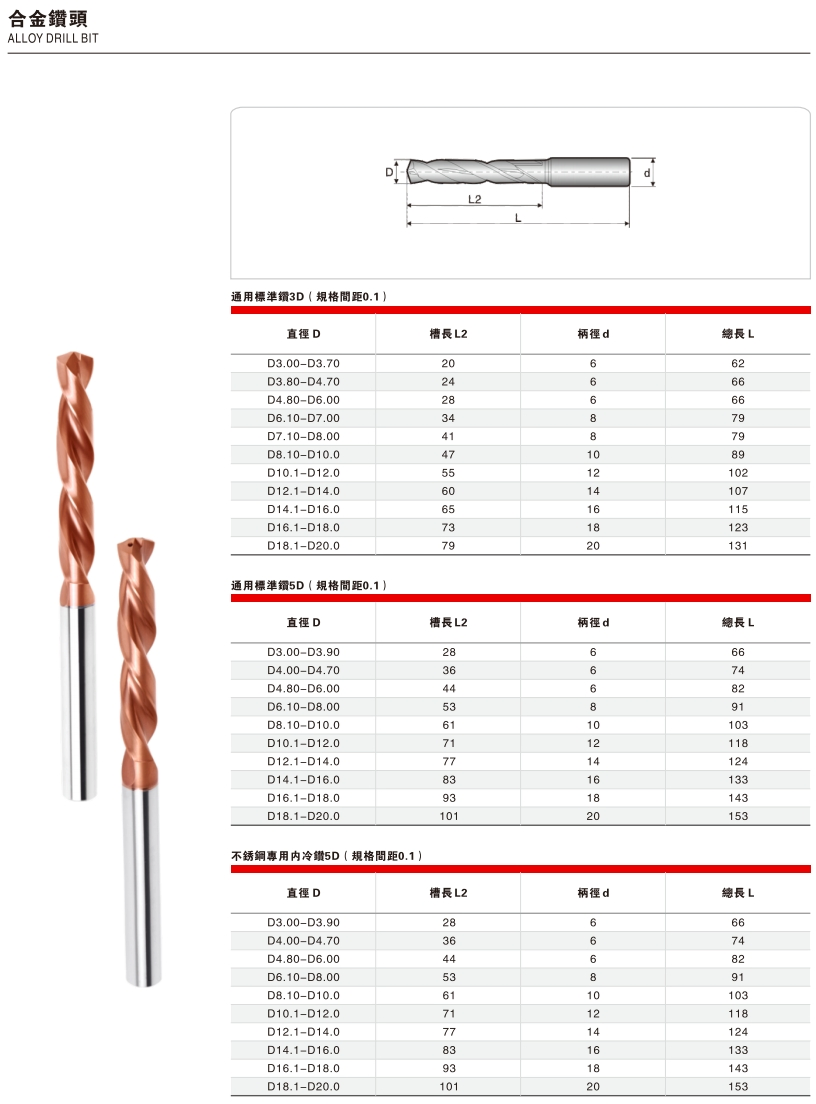

| Categoría de parámetro | Principales especificaciones y detalles |
|---|---|
| 1. Geometría básica |
- Diámetro: desde 0,01 mm (micro-brocas) hasta 100mm+; métricas/imperiales (p.ej., 1/64, 1/32"). - Longitud total (OL): Longitud total del vástago a la punta. - Longitud de flauta (FL): Longitud útil de los bordes de corte (se recomienda > espesor de pieza + 1~2mm). - Ángulo de punta: 118° (general), 135° (acero inoxidable y metales duros), 90° (madera y plástico). - Ángulo de hélice: 10°~20° (materiales frágiles como hierro fundido), 30°~40° (materiales dúctiles como acero y aluminio). |
| 2. Tipo de vástago |
- Vástago redondo: Universal, para portabrocas estándar. - Vástago hexagonal: Antideslizante, para taladros inalámbricos. - Cono Morse (MT): Para trabajos pesados de perforación (MT1~MT5). - Vástago SDS: Para martillos perforadores (SDS-plus/SDS-max). |
| 3. Material y recubrimiento |
- Material base: Acero de alta velocidad (HSS), HSS-Co (cobalto para acero inoxidable), metal duro/carburo, PCD (diamante policristalino para no ferrosos), acero endurecido (CBN). - Recubrimientos: TiN (nitruro de titanio - dorado), TiCN (carbonitruro de titanio - azul-gris), TiAlN (nitruro de titanio y aluminio - púrpura-negro), DLC (carbono tipo diamante - negro), ZrN (nitruro de circonio - dorado). |
| 4. Tolerancia y precisión |
- Clase de tolerancia: H7 (precisión), H8/H9 (general). - Acabado superficial: Ra 0.4~6.3μm. - Descentramiento (Runout): Generalmente ≤0.01 mm para brocas de precisión. |
| 5. Aplicación y rendimiento |
- Materiales de la pieza: Acero, aluminio, acero inoxidable, madera, plástico, hormigón. - Relación de profundidad: L/D ≤5 (estándar), 5~10 (agujero profundo), >10 (agujero extra-profundo). - Refrigeración: Externa (estándar), interna/a través de la herramienta (para agujero profundo). |
| 6. Parámetros de funcionamiento |
- Velocidad de corte: 100~1500 m/min (varía según material de broca/pieza). - Avance: 0.05~0.8 mm/rev. - RPM máximas: Depende del diámetro (ej. broca de carburo de 10mm: ~6000 RPM para acero). |
| Rango de diámetro | Diámetros micro (ej. 0.5 mm), tamaños estándar (ej. 16 mm) y especificaciones personalizadas. |
| Materiales aplicables | Acero, acero inoxidable, hierro fundido, aluminio, cobre, titanio y más. |
Haga coincidir el diseño de la broca con las principales propiedades del material:
